<**n style="font-size:14px;">蒸汽疏水阀的类别及原理、选型

<**n style="font-size:14px;">疏水阀按动作原理分类主要有：浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。

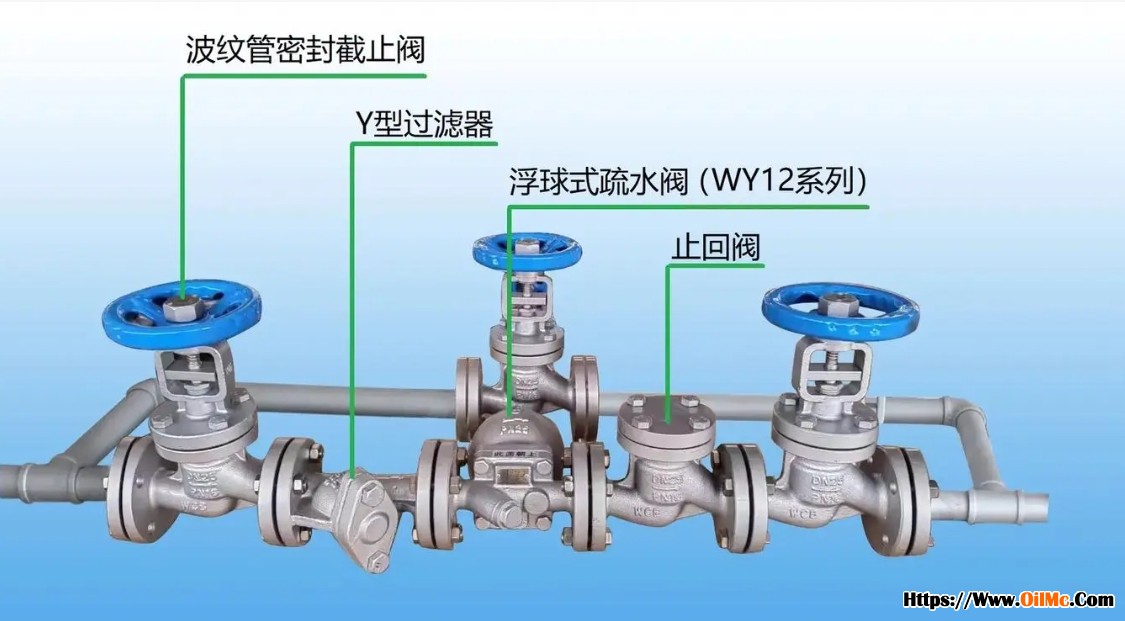

<**n style="font-size:14px;">1、 浮球型疏水阀

<**n style="font-size:14px;">浮球型疏水阀包括一个浮球和波纹管元件。自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。浮球型疏水阀对排放容量和工作压力广泛适应，但不推荐用于有可能发生水锤的系统中。这类阀的特点是：适用于大排量，体积较大；使用时若超出蒸汽疏水阀的设计压力，阀门则不能打开；在寒冷地区，为了防止蒸汽疏水阀内部的凝结水冻结，必须进行保温，浮球型疏水阀的故障主要是关闭故障，浮球可能损坏或下沉，不能保持在开的位置。

<**n style="font-size:14px;">2、 热静力型疏水阀

<**n style="font-size:14px;">热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。蒸汽增加热静力元件内部的压力，使疏水阀关闭。凝结水和不凝结气体在集水管中积存，温度开始下降，热静力元件收缩，打开阀门。在疏水阀前积存的凝结水量，取决于负荷条件、蒸汽压力和管道尺寸。值得注意的是，不凝结气体可能积存在凝结水的后面，热静力型疏水阀也可以用来排放蒸汽系统中的空气。它排量大，排空气性能良好。但不能适应负荷的急剧变化，不适合蒸汽压力变动大的场合。

<**n style="font-size:14px;">

<**n style="font-size:14px;">3 、热动力型疏水阁

<**n style="font-size:14px;">与热静力型蒸汽疏水阀相反，热动力型疏水阀是根据蒸汽和凝结水的运动速度不同，或者说既利用了蒸汽的凝结作用，又利用了凝结水的再蒸发作用。即蒸汽一旦冷却，就产生凝结，形成低压高压张结水进人低压区，会引起再蒸发。另外，这种型式双利用了蒸汽和凝结水的密度差和粘性系数差。热动力型疏水阀体积小，重量轻，但不适用于大排量，且易有故障。

<**n style="font-size:14px;">4 、倒置桶型疏水阀

<**n style="font-size:14px;">根据蒸汽和水比重不同的原理工作的机械式疏水阀。蒸汽进人倒置桶内，使桶浮起来，关闭出口阀。凝结水进人疏水阀改变桶的浮力，使其下沉，打开疏水阀放出凝结水。与其他机械式疏水阀不同，倒置桶可以在蒸汽温度下连续排放空气和其他不凝结气体，倒置桶型疏水阀排除空气能力强，没有空气气堵和蒸汽汽锁现象，排量大但有冻结的可能。

<**n style="font-size:14px;">3、 蒸汽疏水阀的选型

<**n style="font-size:14px;">l）选择符合使用条件的形式。

<**n style="font-size:14px;">2）疏水负荷。

<**n style="font-size:14px;">3）疏水阀前后压力之差，疏水阀必须在这种压差下打开。

<**n style="font-size:14px;">4）疏水阀能承受系统最高工作压力和最高工作温度，由此来确定疏水阀壳体的材质。

<**n style="font-size:14px;">5）为了符合使用条件，蒸汽疏水阀的安装方式要正确。
